La unidad móvil de cementación de bomba doble para servicio pesado montada en camión, remolque o
patín es adecuada para una amplia variedad de operaciones de bombeo de fluidos en el yacimiento
petrolero. Las operaciones típicas incluyen cementación de pozos petroleros, tratamientos de
acidificación de pozos, bombeo de solventes, pruebas de presión y bombeo de fluidos varios.
Descripción del equipo.

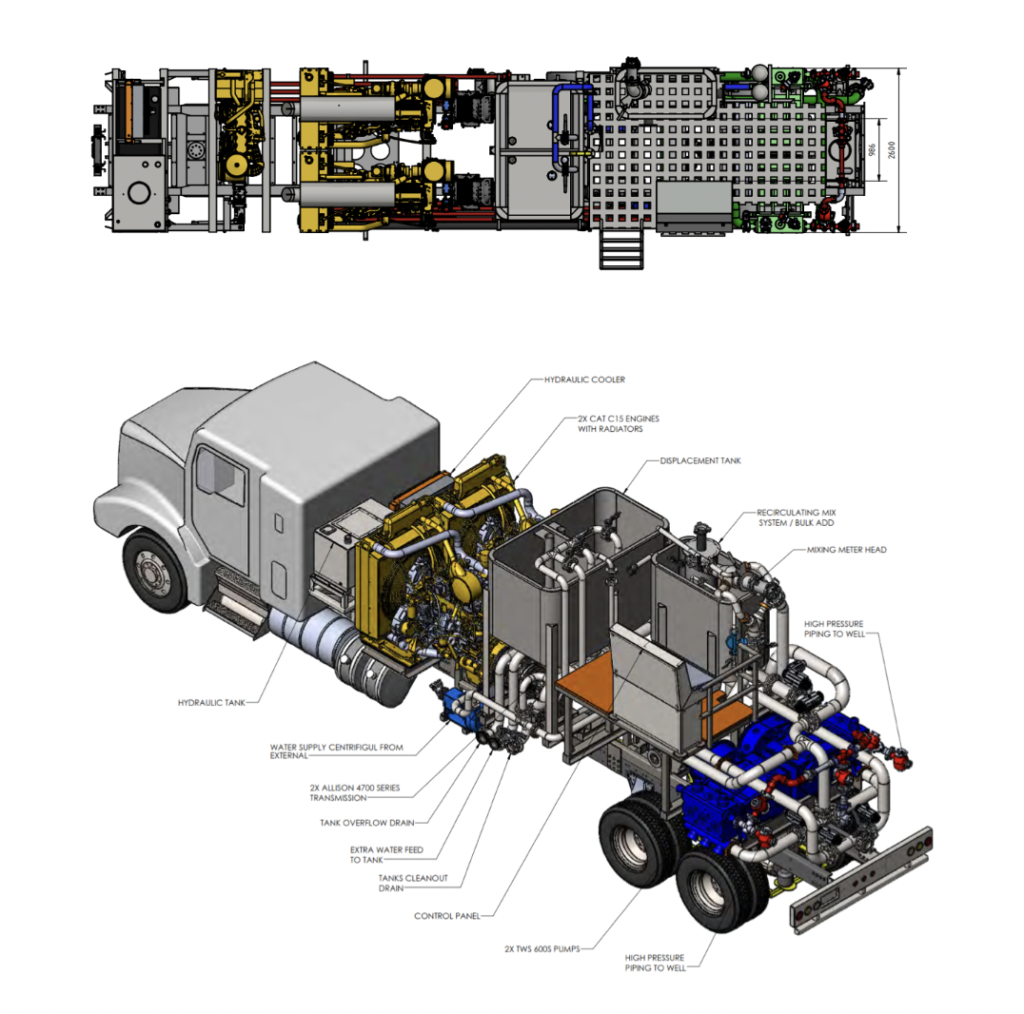

La unidad de cementadora bomba doble es una unidad de dos bombas triplex de alta potencia que está
equipada para funcionar en el lugar de trabajo independientemente de otros equipos. La unidad de
cementación doble está montada sobre un camión, un remolque o una plataforma. El equipo montado
en la cubierta consta de dos motores diesel, transmisión automática, bombas triplex, un sistema de
mezcla de cemento de recirculación de alta energía que cumple los requisitos API para la mezcla de
cemento, un depósito de desplazamiento de 3.2 m³, bombas centrífugas para mezclar y presurizar las
succiones de las bombas triplex, depósitos de desplazamiento y un panel de control del operador de
todos los sistemas, Los sistemas hidráulicos proporcionan energía para accionar las bombas centrífugas.
El equipo de registro de datos y la instrumentación permiten medir el caudal de bombeo, la presión y la
densidad del fluido en función del tiempo. Se incluye un equipo de registro y monitorización que
permitirá registrar los datos del trabajo y descargar los informes al ordenador portátil suministrado o a
otros sistemas informáticos.
Sistema de Densidad Mejorada.
La unidad de cementación doble Wessco proporciona un sistema de medición de la densidad mejorada
(EDS), el cual consiste en un sistema de mezclado de cemento mediante la recirculación de alta energía
independiente, este sistema es parte de la unidad montada en remolque o en chasis. Este sistema de
mezcla consta de un sistema hidráulico o eléctrico (la regulación de la mezcla agua-cemento) que
acciona las bombas de manipulación de fluidos, un cabezal de mezcla de cemento de recirculación de
alta energía de diseño propio y el sistema de colectores necesario para introducir cemento seco a granel
y agua y transferir la lechada mezclada a las bombas.
El sistema de mezcla consta de una válvula dosificadora de la unidad de cemento y una mezcladora de
lechadas con recirculación de alta energía que descarga la lechada a través de un difusor. El diseño de la
mezcladora maximiza la humectación del cemento seco a granel en con el agua de mezcla limpia y la
lechada recirculada. La bomba centrífuga de agua de mezcla y la bomba centrífuga de recirculación
proporcionan la principal fuente de energía. El difusor ayuda a eliminar el arrastre de aire del cemento a
granel y elimina el polvo en el tanque de mezcla. El tanque cilíndrico de mezcla de 1.2 metros cúbicos
permite un tiempo adecuado de mezclado y medición de la densidad con un suministro variable de
cemento a granel. El diseño del depósito elimina los "puntos muertos", proporciona una altura de
aspiración positiva y elimina las cavitaciones. Un agitador de turbina hidráulico de doble paleta
proporciona energía de mezclado adicional y homogeneidad de la lechada. La capacidad de mezcla
oscila entre 1 y 2.3 m³/min, con un peso de lechada de 1,000 a 2,500 kg/m3. La bomba centrífuga
recirculadora es la que suministra el volumen a la bomba de alta presión triplex para la inyección al
pozo.
La unidad de cementación doble es capaz de funcionar durante operaciones de bombeo prolongadas en
entornos petroleros difíciles con rangos de temperatura ambiente de -45° C a +50° C.
Se puede instalar un sistema de adición de productos químicos.
Un sistema de control automático de la densidad permitirá mezclar automáticamente el cemento y
otros productos químicos en la lechada con una precisión de densidad de +- 0.2 g/ccm.
Se incluye un sistema de adquisición de datos.
